Planificarea & Pregătirea Amplasamentului pentru Sisteme de Oncologie & Radioterapie
Instalarea cu succes a echipamentelor de radioterapie începe cu mult înainte ca echipamentul să ajungă în unitatea medicală.
Acceleratoarele liniare și alte sisteme oncologice necesită medii de tratament atent planificate, cu o capacitate structurală adecvată, infrastructură electrică, sisteme de răcire și ventilație, conectivitate de rețea, căi de acces pentru echipamente, ecranare împotriva radiațiilor și sisteme de siguranță.
Serviciile noastre de Planificare & Pregătire a Amplasamentului sprijină unitățile medicale atât în pregătirea noilor departamente de radioterapie, cât și în renovarea sau adaptarea zonelor de tratament existente.
Obiectivul este identificarea cerințelor tehnice într-o etapă timpurie, coordonarea infrastructurii cu echipamentul selectat și pregătirea zonei de tratament pentru un proces eficient de instalare și punere în funcțiune.

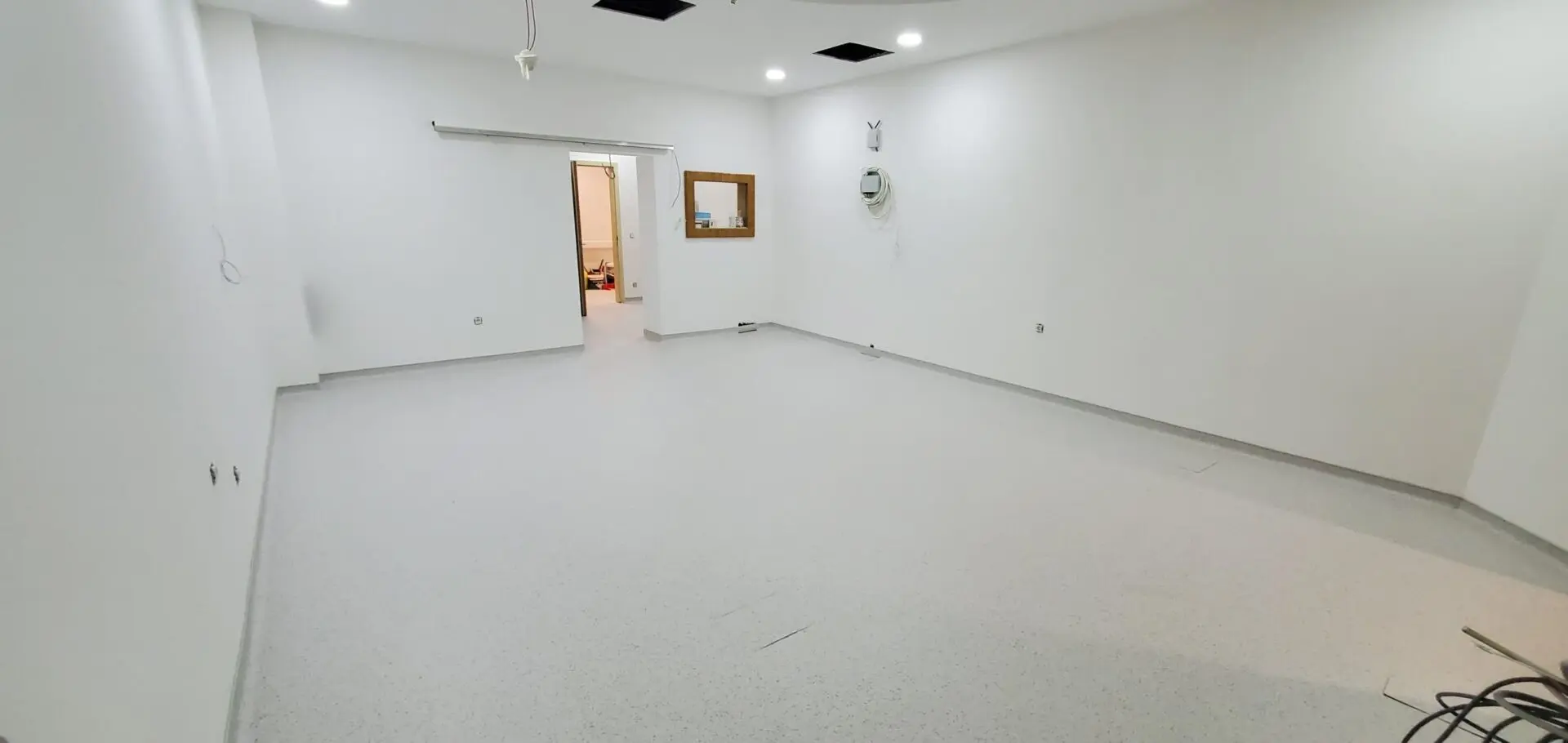

Evaluarea Amplasamentului înainte de Instalare
Înainte de instalarea unui accelerator liniar sau a altui echipament de radioterapie, zona propusă pentru instalare trebuie evaluată în raport cu cerințele tehnice și de infrastructură ale sistemului selectat.
Evaluarea amplasamentului înainte de instalare ajută la identificarea potențialelor cerințe structurale, electrice, mecanice, de mediu, logistice și de protecție împotriva radiațiilor înainte de livrarea echipamentului.
Evaluarea poate include, de asemenea, căile de acces pentru echipamente, dimensiunile încăperii, spațiile necesare pentru instalare, zonele tehnice, cerințele pentru camera de control, traseele cablurilor, infrastructura HVAC, capacitatea electrică, conectivitatea de rețea și alte cerințe specifice amplasamentului.
Identificarea acestor cerințe înainte de instalare poate ajuta la prevenirea modificărilor de construcție, întârzierilor de instalare și perioadelor inutile de nefuncționare în etapele ulterioare ale proiectului.
Domeniul Evaluării
- Evaluarea zonei propuse pentru instalare
- Analiza dimensiunilor și configurației sălii de tratament
- Poziționarea echipamentului și spațiile necesare pentru instalare
- Cerințe structurale și pentru pardoseală
- Evaluarea livrării echipamentului și a căilor de acces
- Evaluarea infrastructurii electrice
- Cerințe de răcire și HVAC
- Infrastructură de rețea și comunicații
- Trasee pentru cabluri și penetrații tehnice
- Cerințe pentru camera de control și zonele tehnice
- Cerințe de protecție împotriva radiațiilor
- Identificarea potențialelor riscuri de instalare legate de amplasament
Constatările pot fi utilizate pentru stabilirea unui plan tehnic de pregătire înainte de începerea instalării echipamentului.

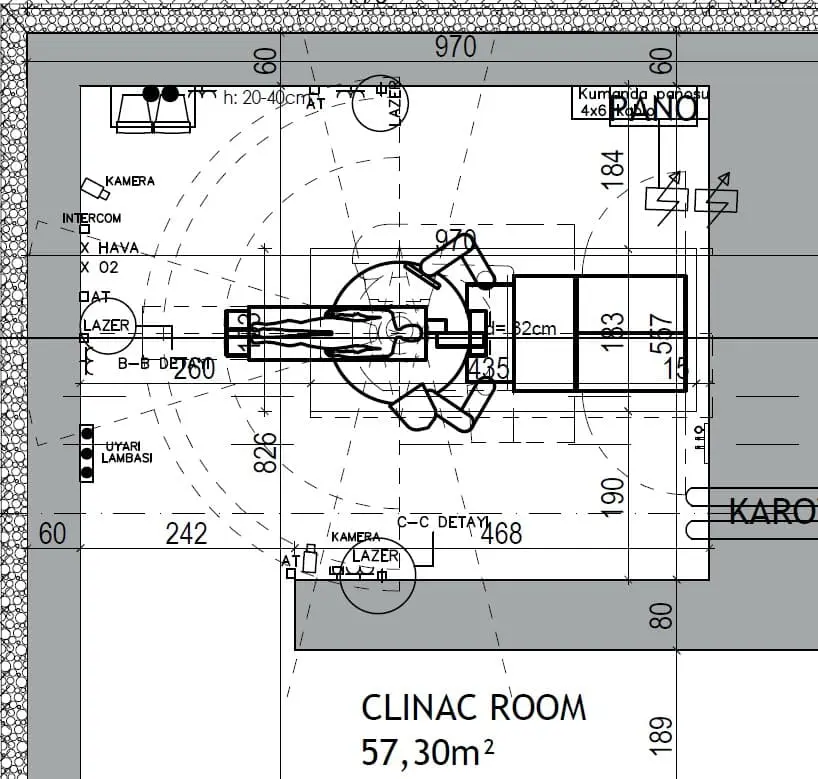

Pregătirea Sălii de Radioterapie
Sălile de tratament pentru radioterapie sunt medii clinice specializate, proiectate atât în jurul cerințelor tehnice ale echipamentelor de tratament, cât și al cerințelor de siguranță radiologică.
Prin urmare, pregătirea sălii trebuie să ia în considerare întregul mediu operațional, nu doar spațiul fizic necesar acceleratorului liniar.
În funcție de echipament și de cerințele proiectului, pregătirea poate include configurația sălii de tratament, poziționarea echipamentului, cerințele pentru cadrul de bază și fundație, pregătirea camerei de control, zonele tehnice, canalele pentru cabluri, distribuția electrică, sistemele HVAC, iluminatul, sistemele de comunicații, sistemele de interblocare de siguranță și căile de acces pentru echipamente.
O atenție deosebită trebuie acordată și mentenanței viitoare și înlocuirii componentelor. Un spațiu suficient în jurul echipamentului și traseele de service adecvate pot simplifica intervențiile tehnice viitoare.
Domeniul Pregătirii Sălii
- Planificarea configurației sălii de tratament
- Poziționarea acceleratorului liniar
- Pregătirea zonei de instalare a echipamentului
- Pregătirea cadrului de bază și a fundației
- Pregătirea camerei de control
- Planificarea zonelor tehnice și de service
- Pregătirea tăvilor și canalelor pentru cabluri
- Puncte de conexiune electrică
- Pregătirea sistemelor HVAC și de ventilație
- Cerințe de răcire pentru echipamente
- Sisteme de iluminat și comunicații
- Pregătirea sistemelor de siguranță
- Căi de acces și transport pentru echipamente
- Planificarea accesului pentru service și mentenanță
Obiectivul este crearea unui mediu de tratament pregătit tehnic pentru instalare, care să susțină în același timp o funcționare sigură și eficientă pe termen lung.

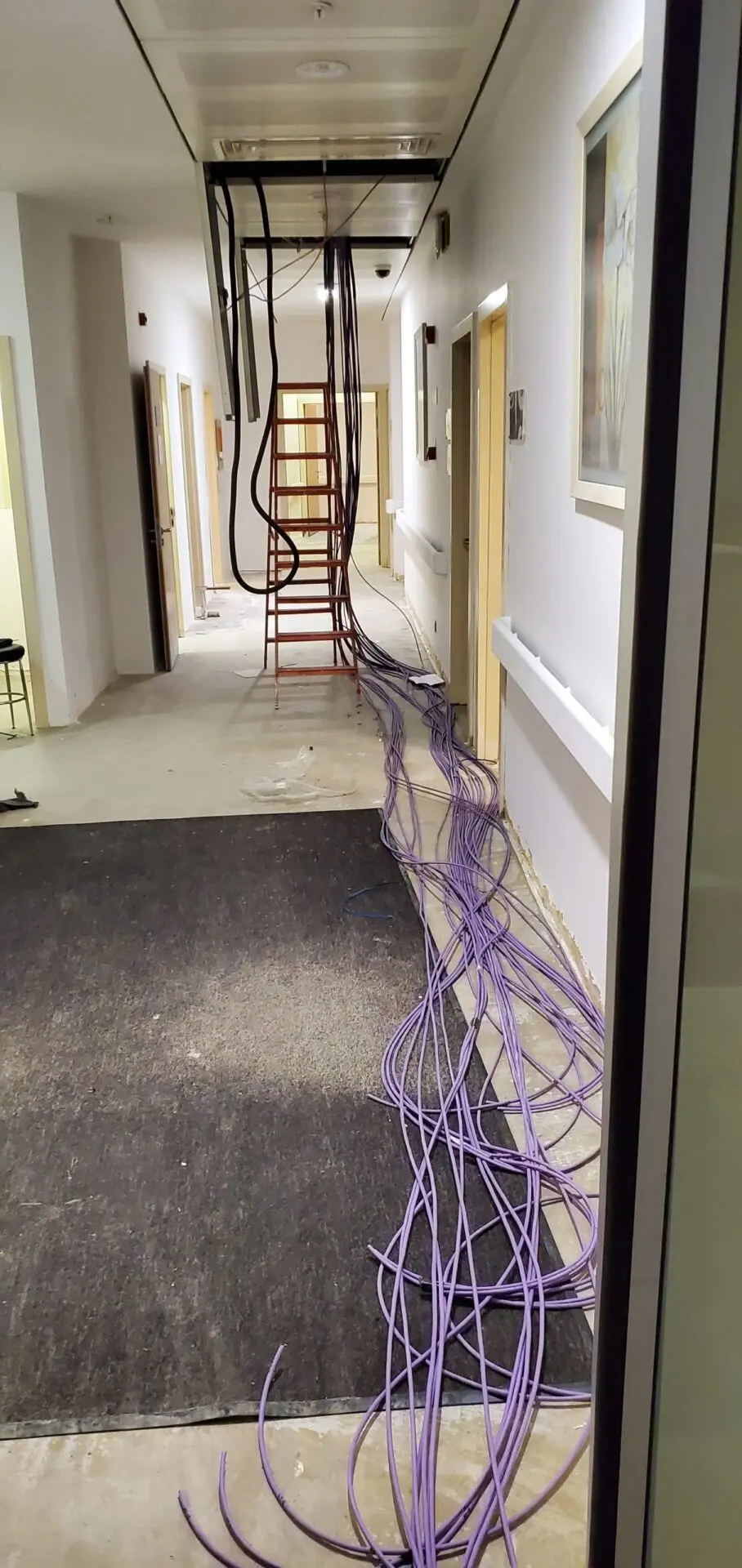

Pregătirea Infrastructurii
Acceleratoarele liniare și sistemele oncologice moderne depind de funcționarea fiabilă și coordonată a mai multor sisteme de infrastructură.
Prin urmare, pregătirea infrastructurii necesită coordonarea cerințelor electrice, mecanice, structurale, IT/rețea, de răcire, de siguranță și de instalare a echipamentului.
Infrastructura electrică trebuie planificată în funcție de configurația echipamentului selectat și de cerințele producătorului. Distribuția corespunzătoare a energiei electrice, împământarea, sistemele de protecție, soluțiile de alimentare de urgență acolo unde sunt necesare și conexiunile electrice dedicate trebuie luate în considerare în timpul planificării proiectului.
Infrastructura de răcire și HVAC trebuie proiectată pentru a menține condițiile de mediu necesare echipamentului și zonelor tehnice asociate.
Infrastructura IT și de rețea poate fi, de asemenea, necesară pentru sistemele de planificare a tratamentului, Sistemele Informatice Oncologice (OIS), sistemele de imagistică, transferul de date, suportul tehnic la distanță și alte tehnologii oncologice conectate.
Domeniul Infrastructurii
- Infrastructura electrică principală
- Conexiuni electrice dedicate echipamentelor
- Distribuție și protecție electrică
- Cerințe de împământare și legare echipotențială
- Planificarea UPS și a alimentării de urgență acolo unde este necesar
- Infrastructură HVAC și de ventilație
- Sisteme de răcire pentru echipamente
- Cerințe pentru apă răcită, acolo unde este aplicabil
- Tăvi pentru cabluri și conducte tehnice
- Infrastructură de rețea și date
- Conexiuni de comunicații
- Cerințe pentru servere și infrastructură IT
- Sisteme de siguranță și urgență
- Pregătirea camerei tehnice
- Coordonarea utilităților specifice echipamentului
Cerințele de infrastructură trebuie întotdeauna coordonate cu specificațiile tehnice ale echipamentului de radioterapie selectat.

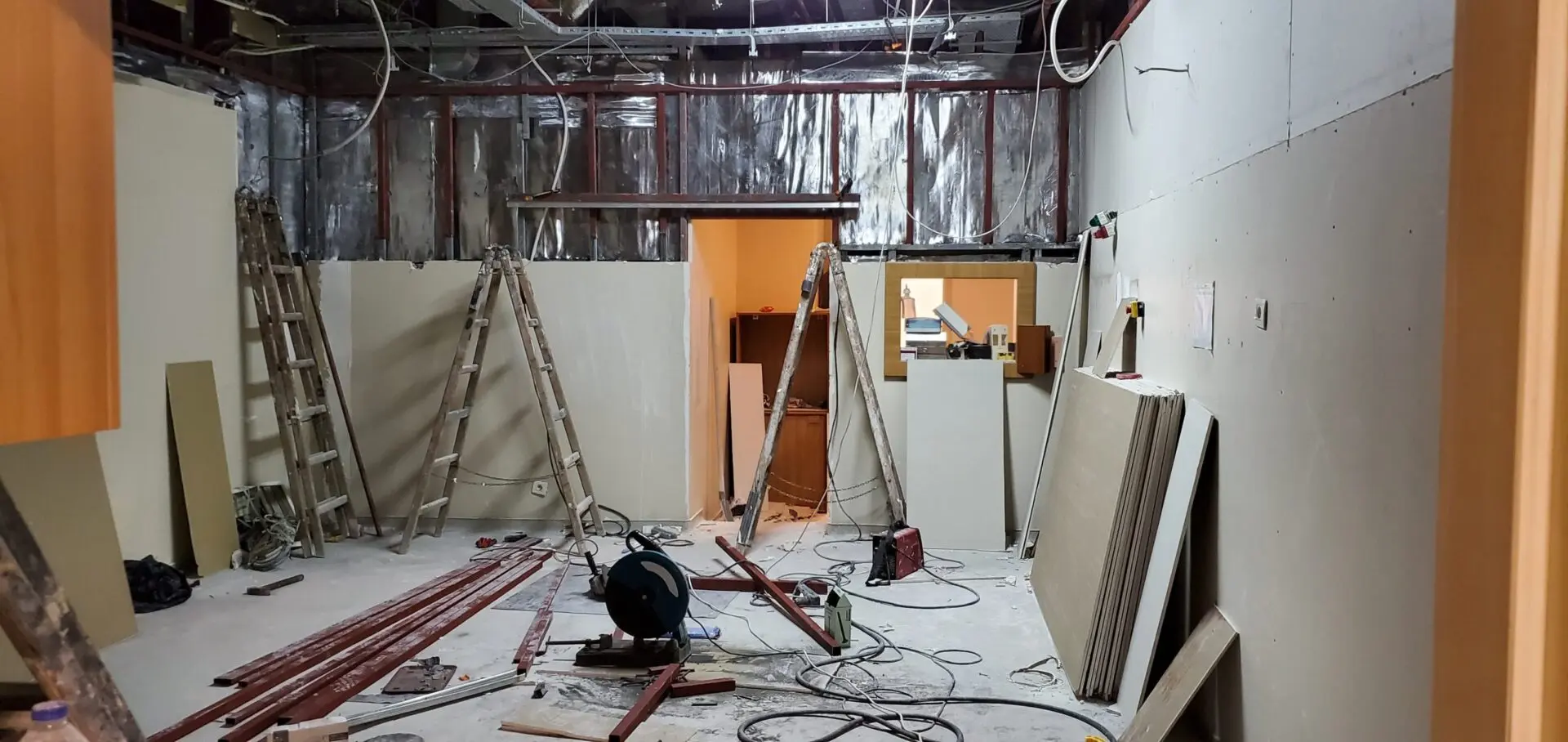

Ecranarea împotriva Radiațiilor
Ecranarea împotriva radiațiilor este unul dintre cele mai importante elemente în proiectarea și pregătirea unei unități de tratament prin radioterapie.
Acceleratoarele liniare generează radiații ionizante de înaltă energie în timpul tratamentului. Prin urmare, sala de tratament trebuie proiectată pentru a limita expunerea la radiații în zonele adiacente și pentru a proteja pacienții, personalul medical, vizitatorii și publicul.
Cerințele de ecranare nu se bazează pe o singură grosime standard a pereților. Acestea depind de mai mulți parametri, inclusiv tipul și energia echipamentului de tratament, volumul clinic de lucru estimat, orientarea fasciculului, geometria încăperii, gradul de ocupare al zonelor învecinate, distanța față de sursa de radiații, materialele de construcție și reglementările aplicabile privind protecția împotriva radiațiilor.
Din acest motiv, calculele de ecranare și proiectarea finală a protecției împotriva radiațiilor trebuie realizate sau aprobate de profesioniști calificați corespunzător în fizică medicală/protecție radiologică, în conformitate cu reglementările aplicabile.
Planificarea Ecranării Poate Include
- Evaluarea tipului de echipament și a energiei maxime a fasciculului
- Evaluarea volumului clinic de lucru
- Geometria sălii de tratament
- Evaluarea barierelor primare și secundare
- Cerințe de ecranare pentru pereți, pardoseală și tavan
- Evaluarea gradului de ocupare al zonelor înconjurătoare
- Proiectarea labirintului și a intrării
- Cerințe pentru ușa ecranată a sălii de tratament
- Evaluarea penetrațiilor pentru cabluri, ventilație și servicii
- Cerințe privind monitorizarea radiațiilor
- Cerințe pentru sistemele de interblocare de siguranță
- Coordonarea cu specialiști în fizică medicală și protecție radiologică
- Suport pentru verificarea ecranării și procesele de acceptanță
Betonul este utilizat în mod obișnuit ca material structural principal de ecranare în buncărele de radioterapie, în timp ce proiectele specifice pot necesita materiale de ecranare suplimentare sau alternative.
Configurația finală a ecranării trebuie stabilită pe baza calculelor de radiații specifice proiectului, și nu pe baza unor dimensiuni generale.
Abordare Integrată pentru Pregătirea Amplasamentului
O sală de radioterapie nu este pur și simplu o încăpere în care este instalat un echipament de tratament. Este un mediu tehnic integrat în care ingineria structurală, protecția împotriva radiațiilor, sistemele electrice, HVAC, infrastructura IT, instalarea echipamentelor și fluxul clinic trebuie să funcționeze împreună.
Abordarea noastră privind pregătirea amplasamentului se concentrează pe coordonarea acestor cerințe înainte de începerea instalării.
Planificarea tehnică timpurie poate contribui la reducerea riscurilor de instalare, prevenirea modificărilor costisitoare, îmbunătățirea coordonării între părțile implicate în proiect și pregătirea unității pentru instalarea, testarea, punerea în funcțiune și utilizarea clinică ulterioară a echipamentului.
